SABO可視隔離開關箱VCS產品，由薩柏電氣自行設計制造，產品符合IEC60947-3和GB14048.3<低壓成套開關設備和控制裝置第三部分：開關、隔離開關、隔離開關和熔斷器組合電器標準>要求，適用于頻率50～60Hz、電壓690V以下的配電網絡中，為工業現場用電設備緊急斷開、就地安全斷開，以及電機起�？刂�、正反轉控制、變速驅動控制等運行控制提供了簡單易行的解決方案。廣泛應用于水泥、冶金、電力、石化、煤礦、機械、軌道交通、港口碼頭等行業。
1. 執行標準：
IEC60947-3，GB14048.3
IEC60364，EN60204-1
EN60439，EN60695-2-11
2. 技術參數：
額定絕緣電壓Ui(V):800V
額定沖擊電壓Uimp(KV) :8KV
額定工作電壓Ue(V):AC415V, AC500V, AC690V
額定工作電流Ie(A):100A,160A,250A,400A,630A
額定工作頻率:50～60Hz
防護等級:IP65
3. 結構特點:
1)開關觸點可視功能：SB系列VCS產品選用SOCOMEC SIRCO MV系列和ABB OT系列原裝進口隔離開關，具有兩個完全斷開指示功能，使得開關觸點分合狀態一目了然，從而保護機器設備和人的安全。
2)安全聯鎖裝置：SB系列VCS產品配備SABO電氣自主研發的安全聯鎖裝置，通過開關操作手柄與VCS箱門的機械聯鎖機構緊密配合，使得VCS在開關合閘狀態時不能打開箱門，只有在分閘狀態時才能打開箱門；而當箱門處于打開狀態時則開關不能合閘，只有當箱門處于關閉狀態時，開關才能合閘。通過該安全聯鎖裝置來保護工業現場工作人員人身安全和設備運行安全。
3)操作手柄掛鎖裝置：SB系列VCS產品的操作手柄設置了三把掛鎖裝置，以防非工作人員的誤操作而帶來的安全隱患。當配備SB系列VCS產品的現場設備在檢修和維護期間，檢修工、調度員和安全員可以分別在VCS的操作手柄掛上相應的掛鎖，這樣只有當三個人全部解除掛鎖后該VCS才能操作，從而最大限度的保證現場設備和檢修人員的人身安全。
4)箱體密封防護裝置：SB系列VCS產品通過在箱體頂部設置帽檐裝置、箱體門沿呈45度角外翻，箱門內側一次性點膠密封，進線電纜采用緊固螺栓密封等方式，使得箱體整體防護等級達到IP65。
4. 安裝使用：
1)開箱：檢查包裝的完好性，對照?qǐng)D紙核對設備型號、規格、回路布置、柜內裝置、接線端子等是否符合要求。
2)安裝：掛壁式安裝。安裝時應保證VCS安裝的垂直度和水平偏差，水平偏差不得超過2mm/m。經反復調整后進行VCS的固定。安裝尺寸：見圖紙。
3)接線：箱體安裝固定后，按照?qǐng)D紙將進出線電纜分別穿過進出線電纜緊固螺栓后接入開關的進出線端，并蓋上進出線防護罩。接線時應保證地線可靠接地。
4)操作：
a）合閘：
箱門關閉后用鑰匙將箱門鎖�。�
然后將把手向上順時針轉動合閘。
b）分閘：
將把手向下逆時針轉動分閘；
分閘后用鑰匙將箱門打開。
c）檢修：
分閘后，透過可視窗口確認開關觸點已經斷開；
將把手中間的鎖定裝置拔出，用掛鎖鎖住；
5. 維護保養：
1）日常保養分為定期保養和日常保養。
2）定期保養就是定期對裝置進行檢查和清掃，對操作機構的動作靈活性和觸頭的分合檢查，檢查所有電器元件和附件的性能及固定情況，檢查接線端子防電化腐蝕情況，定期檢查接地裝置是否良好，檢查動觸頭和固定觸頭的中線應一致、觸頭應該接觸緊密并保證有足夠的壓力。
3）日常保養要注意清掃VCS裝置的內外部，對操作機構的動作靈活性和觸頭的分合應正確，檢查各種電氣接頭是否有過熱的狀況。
6. 附件：
1）電氣原理圖
2）機械機構圖
3）安裝尺寸圖

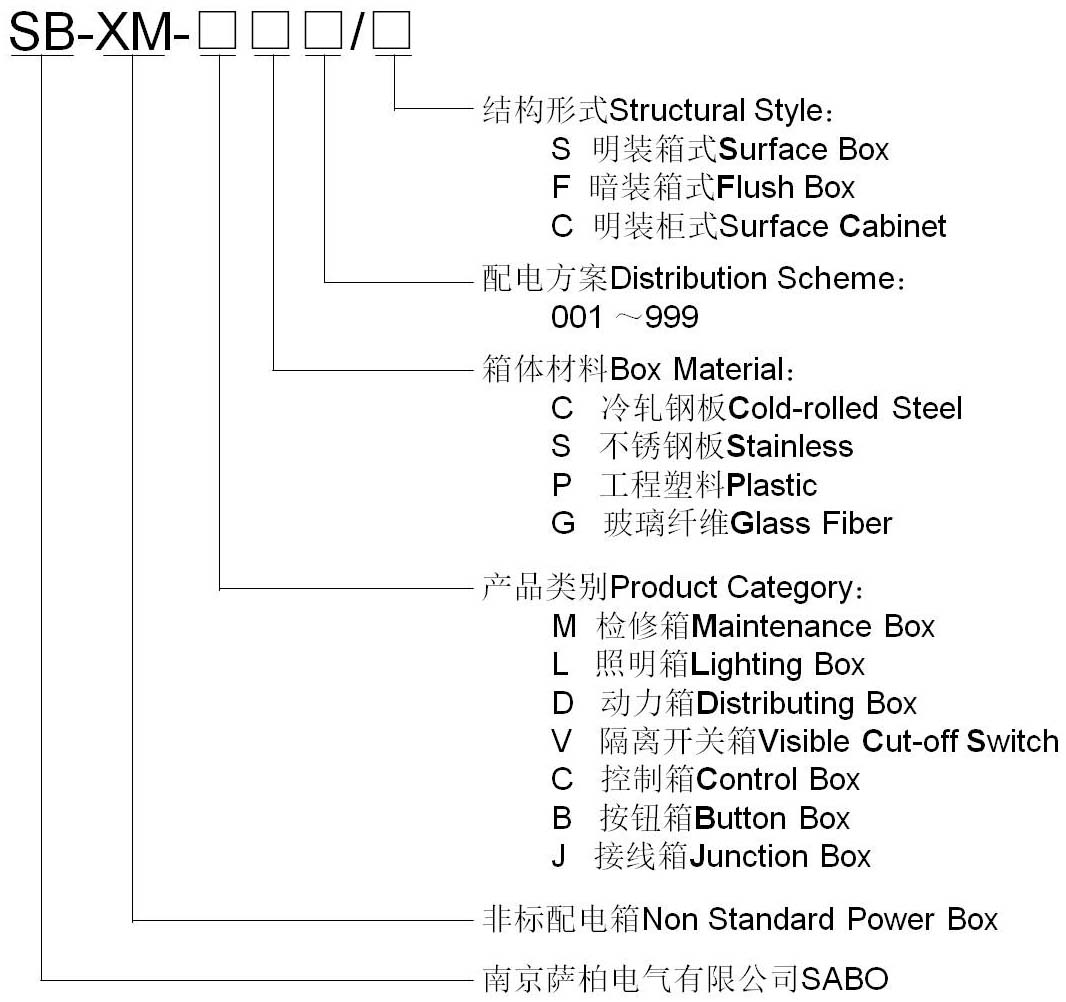

7. 型號及含義：
)
