SABO信號隔離器適是用于連接工業現場儀表與控制室之間的電氣接口設備。它通過可靠隔離技術，有效解決工業自動化控制系統現場干擾問題, 保證系統的穩定性和可靠運行。產品采用全新的模塊化設計，超薄形的機殼，體積小，功耗低，轉換精度高，抗干擾能力強。可以與各種單元組合儀表及DCS、PLC等系統配套使用，廣泛應用于石油、化工、電力 、鋼鐵、機械、冶金、輕工等行業。
1. 產品特點
厚度僅為6.2mm的超薄形結構，統一的外殼尺寸。
超小型模塊電路, 小體積、低耗能、高精度。
高速磁電隔離。
獨立的直流電源供電或者回路供電以及4~20mA電流源供電。
螺絲擰緊連接, 接線簡單。
標準的35mm DIN 導軌卡式安裝。
匹配信號及現場儀表：
變送器電流輸入
直流電流/電壓信號輸入、輸出
交流電量信號輸入
熱電偶、熱電阻溫度信號輸入
2. 主要通用技術參數
工作電源：20～30VDC
常規額定工作電源：24VDC
標準精度：±0.1%
溫度漂移：±0.015% /℃ (允許溫度范圍)
響應時間：< 10ms
輸出電流時允許負載：4～20mA時, ≤750Ω(出廠默認)
隔離能力(輸入/輸出/電源/儀表外殼及接線端子之間): 2500V AC/1分鐘 50Hz
絕緣阻抗(電源/輸入/輸出之間)：≥100MΩ
環境溫度：-20~＋60℃（運行）；-40~＋80℃（儲存/運輸/）
工作中允許相對濕度：5~95％RH (無冷凝)
電磁兼容性：符合GB/T18268應用要求 (等同IEC61326-1)
外殼材料 / 防護等級：PC(聚碳酸脂)+ABS材料 / IP 20
外形尺寸 / 整機重量：6.2×84×100（mm）; 約50g
安裝方式：35mm 標準DIN導軌卡式安裝

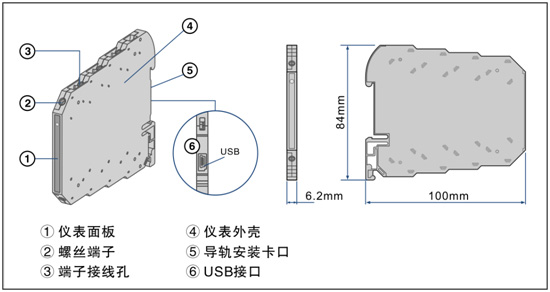

3.外形結構
)
4. 安裝接線
安裝在安全場所，并滿足儀表技術規格所要求的環境條件。
可以卡裝在標準的35mmDIN導軌上。導軌的所有尺寸應符合標準號為:GB/T19334- 2003的國家標準中TH35-7.5型導軌的尺寸規范。該標準等同于國際電工委員會IEC60715-1981的國際標準。
將儀表卡裝在標準的35mmDIN導軌上(見儀表標準導軌安裝示意圖)，必須穩定牢固。建議使用導軌堵頭防止儀表安裝在導軌上滑動和安裝不穩。
可以密集安裝。
)

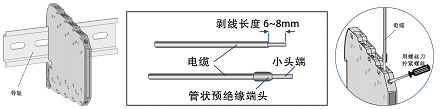

儀表標準導軌安裝示意圖 套有管狀預絕緣端頭的電纜 端子接線螺絲連接示意圖
5. 端子接線
儀表接線請參照端子接線圖進行連接 。
接線電纜采用截面為0.5~2.5mm²的實芯或者多芯電纜，剝?nèi)ル娎|防護層的線芯長度約為6~8 mm。要保證既能將電纜防護層干凈清除,又不損傷電纜的線芯。
建議使用管狀預絕緣端頭,將管狀預絕緣端頭套在已剝?nèi)ル娎|防護層的線芯上(見電纜線芯套上管狀預絕緣端頭示意圖)。并用壓線鉗工具將管狀預絕緣端頭的小頭端(插入端子接線孔中的部分)壓成四邊形或者六邊形。使用管狀預絕緣端頭的突出優點：在接線位緊密相鄰時，它能提高絕緣安全性并可防止電纜線芯分叉。電纜連接也更容易插入端子接線孔中。
用已備好的接線電纜,將電纜線芯(或套有預絕緣端頭的小頭端)插入端子的接線孔內,用合適的螺絲刀緊固端子上的螺絲(見螺絲連接示意圖)。
